Victron MultiPlus-II GX hybridný menič 48V/5000VA/70A-50A

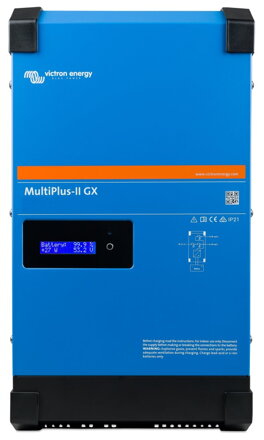

Victron MultiPlus-II GX 48V/5000VA/70A-50A

MultiPlus-II GX je výkonný DC-AC hybridný menič/nabíjač s čisto sínusovým výstupom, integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania (batérie/externý AC zdroj).

MultiPlus-II GX oproti MultiPlus II navyše obsahuje zariadenie GX a displej.
Na displeji sa zobrazia parametre solárneho regulátora a meniča.
K rovnakým parametrom je možné pristupovať pomocou smartfónu alebo iného zariadenia podporujúceho Wi-Fi.

Integrované zariadenie GX (obdoba zariadenia Venus GX, iba integrované priamo v jednotke) zahŕňa:

• Rozhraní VE.Can

• USB vstup

• Ethernetový port

• Prístav VE.Direct

MultiPlus-II GX kombinuje funkcie MultiPlus a MultiGrid
Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max. 32A).

Má tiež všetky funkcie jednotky MultiGrid so zabudovanou Anti-Islanding ochranou na svojom AC vstupe – zosilnená ochrana zabránenia nežiaducim dodávkam do distribučnej siete v prípade jej výpadku.

ESS: Systémy pre skladovanie energie
MultiPlus-II GX je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

MultiPlus-II GX, ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup
MultiPlus-II GX je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy
MultiPlus-II GX je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II GX prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.

Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie.
Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus-II GX môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II GX je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke
Až 6 jednotiek MultiPlus-II môže pracovať paralelne na dosiahnutie vyššieho výkonu. Pri paralelnom zapojení stačí iba jedna jednotka v prevedení GX.

Trojfázová prevádzka
Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW/54 kVA a nabíjacím výkonom 630 A. Pri trojfázovom zapojení stačí iba jedna jednotka v prevedení GX.

Unikátne vlastnosti funkcie PowerControl a PowerAssist
MultiPlus-II GX zamedzia preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky alebo generátora. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia na nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).

Solárna energia
AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II GX môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac v popise ESS.

Konfigurácia systému
- V prípade jednoduchej napr. UPS inštalácie, je možné nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPluse-II GX alebo softvérom VE.Configure 3 a PC.

- Paralelné a 3fázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do 3 jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad 3 jednotky) a PC.

- Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možné konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).

- MultiPlus-II GX disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celý rad doplnkových funkcií.

- Základné VE.Configure 3 a ostatný softvér pre možnosť konfigurácie si môžete zadarmo stiahnuť na webe výrobcu.

Pre uvedený softvér budete potrebovať PC komunikačné rozhranie MK3-USB .

Vzdialený monitoring a konfigurácia systémov
Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage

Prístup môže byť z telefónu, tabletu, notebooku alebo počítače pre rôzne operačné systémy. Zariadenie GX je v tejto jednotke integrované, takže nie je potrebné dokupovať jednotku Venus GX alebo Color Control GX.

ZÁKLADNÁ ŠPECIFIKÁCIA

Výkon (pri 25 °C): 5000 VA (4000 W)
Účinnosť: až 96 %
Rozhranie: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
Vstupné napätie (menič): DC 38-66 V
Výstupné napätie ( menič): AC 230 V (50 Hz, je možné nastaviť na 60 Hz)
Vstupné napätie (nabíjačka): AC 187-265 V (45–65 Hz)
Výstupné napätie (nabíjačka): 57,6 / 55,2 / 52,8 V (podľa fázy nabíjania)
Hmotnosť: 30 kg
Rozmery: 565 x 323 x 148 mm

Podrobný online manuál s popisom všetkých funkcií:

Anglická verzia

Slovenská verzia (translate.google preklad)

MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:

1. Základná inštalácia jednotky MultiPlus-II GX s externým digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS.

2. Základná inštalácia jednotky MultiPlus-II GX s digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS.

3. Koncepcia hybridného solárneho systému ESS (Energy Storage System). DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II GX a za použitia prúdového čidla.

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System). AC coupling koncepcia s použitím sieťového FV meniča umiestnenom na AC out-1 (len meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete.
