TINYCONTROL prúdový senzor do 35A pre LAN ovládač

Tinycontrol proudový senzor do 35 A

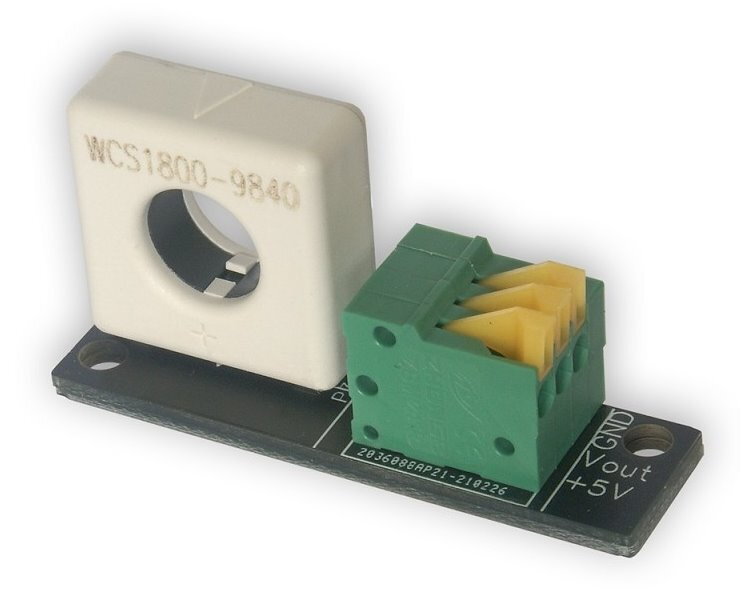

Neinvazívny prúdový senzor (WCS1800) na meranie DC prúdu nepriamou metódou . Je určený pre LAN ovládač v3/3.5/3.6 .

• V prípade použitia Lan Controllera v3 by mal byť senzor napájaný 3,3 V z konektora IDC10-1 a použitý vstup INP1-4A.

• V prípade použitia Lan Controllera v3.5/3.6 by mal byť senzor napájaný 3,3 V z konektora IDC10-1 a použitý vstup INP3-4A, alebo jednoduchšie použitie 5 V a meranie na vstupe INP1-2A.

• Pred použitím by mali byť indikácie/ukazovatele kalibrované v okne Cal!

TECHNICKÉ ŠPECIFIKÁCIE

Prúdový rozsah: 0-35 A

Maximálny priemer meraného vodiča: 9 mm

Citlivosť: 66 mV/A

Izolačné napätie: 4000 V

Napájacie napätie (z LAN kontroléra): 3,3 V alebo 5 V

Dĺžka pripojovacieho kábla: 50 cm
