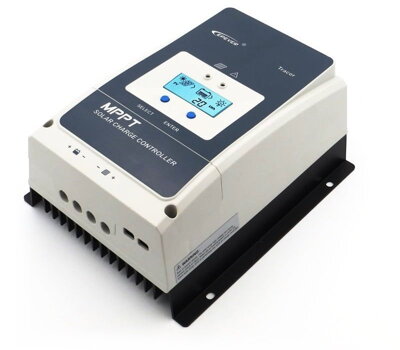

EPEVER TRACER8420AN solárny MPPT regulátor 12/24/36/48V, Tracer AN 80A, vstup 200V

EPEVER TRACER8420AN

Výkonný MPPT solárny regulátor 8420AN prináša spoľahlivé riešenie pre väčšie systémy s napätím panelov až 200 V a max. nabíjacím prúdom 80 A . Batérie 12/24/36/48 V , FV max. 1000/2000/3000 / 4000Wp.

MPPT solárny regulátor EPEVER Tracer 8420AN - nová generácia výkonných solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre FV systémy. Séria Tracer AN sa vyznačuje vysokým nabíjacím výkonom , takže sa uplatní pri väčších ostrovných a hybridných systémov.

Priamo v MPPT regulátore je integrovaný multifunkčný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.

Funkcia

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie a vyšší prúd, a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

Technológia

Regulátor z radu Tracer AN založený na technológii viacfázového synchrónneho usmernenie (MSRT) a pokročilým riadiacim algoritmom MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom. MSRT môže zaručiť veľmi vysokú účinnosť premeny v akomkoľvek nabíjacom výkonu, čo zreteľne zlepšuje energetickú účinnosť solárneho systému.

Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zabezpečuje efektívnosť sledovania, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže v akejkoľvek situácii môžu produkty Tracer AN rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panelu.

Maximálny výkon solárnych panelov vo Wp

Maximálny nabíjací výkon do batérie tohto modelu je 80A čo zodpovedá výkonu panelu 1000 Wp ak máte 12 V batériu, 2000 Wp ak máte 24 V batériu, alebo 4000 Wp ak máte 48 V batériu. V prípade že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov ale nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!

Maximálne vstupné napätie solárnych panelov

Solárne panely môžete prepájať do série, ich výstupné celkové napätie na prázdno, označované ako V _oc (pozor nezamieňajme za napätie panela v záťaži označovanej ako V _mpp ), avšak nesmie nikdy prekročiť hodnotu napätia na prázdno V _oc 200 V - prekročenie tejto hodnoty regulátor trvalo poškodí. Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota V _oc uvedené v parametroch solárneho panelu je hodnota pre 25 ° C. Neodporúčame preto, aby hodnota uvedeného V _oc prekračovala 180 V pri 25 ° C (napätie v záťaži V _mpp maximálne 144 V)!

Ak si nie ste istí s voľbou vhodného regulátora a ideálnym zapojením solárnych panelov, tak nás neváhajte kontaktovať.

Monitoring a nastavenie

Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50 (nie je súčasťou regulátora). K dispozícii sú základné tri typy batérií: hermeticky uzavretá, gélová, zaplavená. Štvrtou možnosťou je užívateľsky nastaviteľná batéria (tu je možnosť nastaviť ľubovoľné parametre).

1 LED indikátor nabíjania

2 Tlačidlo SELECT ( "VYBRAŤ")

3 Poistka

4 Svorka uzemnenia

5 Otvory pre skrutku veka M4

6 Indikátor alarmu obrátenej polarity FV

7 Generátor a záťažové relé aktívne

8 Port RTS - externý teplotný senzor

9 Port RS485 ( 5 V DC / 200 mA)

10 Relé funkcie / generátora zapnuté

11 Port RBVS - napäťový senzor

12 Riadená oneskorenie záťaže

13 Relé distribučnú sieť / generátor vypnuté

14 Svorky pre fotovoltaické panely

15 Svorky batérie

16 Tlačidlo ENTER ( "ZADAŤ")

17 LCD

18 LED indikátor poruchy

Relé záťaže alebo automatického riadenia generátora uľahčujú vytvorenie hybridného systému napájania. Komplexné elektronickej ochrany, vrátane ochrany proti prebíjaniu, nadmernému vybíjanie a ochrany proti obráteniu polarity FV účinne zaisťujú bezpečnejšie a spoľahlivejšie prevádzku solárneho systému po dlhšiu dobu. Izolované rozhranie RS485 so štandardným komunikačným protokolom MODBUS a 5V napájaním uľahčuje spotrebiteľovi zariadenie rozšíriť, podporuje prevádzku až 8 regulátorov v rade pre rozšírenie systému a spĺňa rôzne monitorovacie požiadavky, takže ho možno použiť v rôznych zariadeniach, ako napr. Solárna RV, domáce systémy, terénne monitorovanie atď.

Základné vlastnosti:

• Certifikácia CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)

• Vysoko kvalitné a málo poruchové súčiastky od spoločností ST a Infineon pre zabezpečenie čo najdlhšej životnosti výrobku

• Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovanie až 99,5%

• Maximálna účinnosť prenosu DC / DC, až 98,7%

• Pokročilý riadiaci algoritmus MPPT minimalizuje straty MPP a stratový čas

• Presnosť rozpoznania a sledovania v najvyššom bode viacnásobných vrcholných hodnôt MPP

• Široký rozsah prevádzkového napätia MPP

• Automatický riadiaci systém pre obmedzenie nabíjacieho výkonu a prúdu prekračujúceho menovitú hodnotu

• Podpora štyroch typov batérií: Hermeticky uzavretá, gélová, zaplavená a užívateľsky nastaviteľné

• Funkcia kompenzácia teploty batérie

• Záznam energie v reálnom čase a štatistická funkcie

• Funkcia automatického zníženia výkonu pri prekročení teploty

• Stopercentná prevádzku pri plnom zaťažení v rozpätí teplôt pracovného prostredia v rámci nabíjanie a vybíjanie

• Podpora až 8 jednotiek v rade pre rozšírenie systému

• Signál externého záťažového spínača riadiaceho záťažové relé k realizácii diverzifikovaných režimov pracovného zaťaženia

• Prvé a druhé odpojenie ovládanie záťaže, obsahuje dva relé kontakty

• Dizajn automatického riadenia funkcie a relé generátora

• Automaticky riadené relé sieť / generátor uľahčujúce vytvorenie hybridného systému napájania

• Možnosť diaľkového snímača teploty a napätia pre zber presných dát o teplote a napätie batérie

• Izolovaný port RS-485 s výstupom DC 5 V / 200 mA pre elektrické zariadenia s protokolom MODBUS a bez vlastného napájania

• Sledovanie a nastavenie parametrov pomocou mobilných aplikácií alebo počítačového softvéru

ZÁKLADNÉ ŠPECIFIKÁCIE

Menovité systémové napätie: 12/24/36/48 V DC alebo auto
Rozsah vstupného napätia batérie: 8 V až 68 V
Typ batérie: hermeticky uzavretá (predvolené) / gélová / zaplavená / užívateľská
Menovitý nabíjací prúd: 80 A
Max. napätia FV otvoreného obvodu: 200 V (180 V pri teplote cca 25 ° C)
Účinnosť MPPT: ≥ 99,5%
Účinnosť prevodu: max. 98,7%
Rozmery: 394 x 240 x 134 mm
Hmotnosť: 6,1 kg

Vlastnosti:

Jeden regulátor:

Viac regulátorov:
