PLANET VC-234 Ethernet po VDSL bridge, 4x 10/100/1000 RJ45 na pár VDSL / VDSL2, do 1,4km, 30a profil

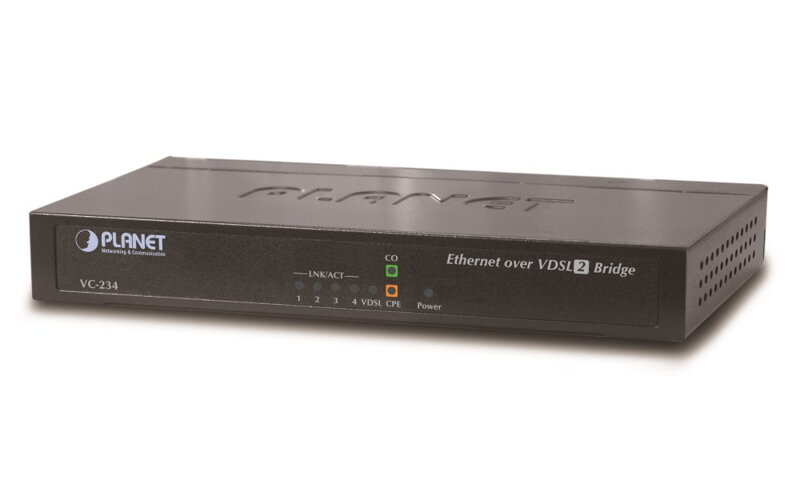

PLANET VC-234

Ethernet po telefónnom vedení (technológia VDSL2). 4x LAN RJ-45, 2x VDSL2 RJ-11 (splitter). Transparentný bridge. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP.

Kapacitne 200 / 160Mbps na 200m. Dosah až 1,4km. Nastavenie DIP prepínačmi, voliteľne Master (CO) / Slave (CPE). Možná prevádzka na VDSL O2 linke.

LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) konvertor ethernetu dovoľuje preniesť dáta symetrickým párom vodičov rýchlosťou až 200Mbit / s na 200m alebo 30Mbitů / s do vzdialenosti až 1,4km, prenosové rýchlosti podľa stavu a kvality použitého vedenia. Zariadenie je univerzálna ako master (CO) / slave (CPE) jednotka, nastavenie režimu prepínačom. Jednotka podporuje VDSL2 operačné módy podľa prenosových profilov "17a" a "30a", voľbu podľa "band Plan997" a G.993.5 G.Vectoring & G.INP postihujúce symetrický prenos dát vyššou rýchlosťou aj na súbežnom vedení.

S pomocou externého oddeľovacej kolóny možno zachovať hlasovú službu na telefónnom vedení bez ďalšej úpravy zapojenia. S výhodou tak možno využiť telefónne káblové vedenia pôvodne určená pre spojenie nielen k účastníkom ale aj medzi analógovými ústredňami.

ISP (internet service provider) poskytovateľom je tak umožnené ponúkať multimediálne služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV, apod.

Aplikácia VDSL2 s pokročilým G.INP a G.Vectoringem možno prevádzkovať aj v rámci aktívnych prvkov rozhraním SFP diky modulu XL-MGB-VDSL2-R2 ( viď. doporučené príslušenstvo).

Modem možno úspešne prevádzkovať nad VDSL linkami O2.

Tento produkt nie je kompatibilný s konvertorom PLANET VC-201A.

ZÁKLADNÉ ŠPECIFIKÁCIE

Porty: 2x RJ-11 VDSL (integrovaný splitter pre POTS), 4 x RJ-45 100 / 1000BASE-T Full Duplex (1000/2000 Mbps), Auto-Negotiation (10/100/1000 Mbps)

Napájanie: externý zdroj 5V / 2A

Rozmery: 155 x 86 x 26 mm

Hmotnosť: 350 g

Prevádzková teplota: 0 - 50 ° C

Nastavenie pre O2 VDSL pripojenie:

• modem v režime CPE; ďalšie DIP prepínače Transmision, Band, SNR podľa kvality linky
• v routeru na WAN rozhraní aplikovať VLAN ID: 848
• nad WAN nastaviť PPPoE klienta, Login: O2 / O2
• ďalej venujte pozornosť nastavenia vášho routeru, jeho firewallu, prístupových práv, UPnP, atď.

Príklady použitia:
