UPOZORNENIE: Tento model zatiaľ nie je registrovaný na NZÚ z dôvodu absencie certifikátu EN50549.
UPOZORNENIE: jednotky MuptiPlus II 8,10 a 15kVA nemožno radiť paralelne.
MultiPlus-II je výkonný DC-AC hybridný menič/nabíjač s čisto sínusovým výstupom , integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania - batéria/zdroj (externý AC).
MultiPlus-II kombinuje funkcie MultiPlus a MultiGrid
Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby.
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe – zosilnená ochrana zabránenia nežiaducim dodávkam do distribučnej siete v prípade jej výpadku.
ESS (Energy Storage System): Systémy pre skladovanie energie
MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.
Jeden AC vstup
MultiPlus-II je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.
Dva AC výstupy
MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 ms) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja.
Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie
Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. MultiPlus-II je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií.
<object style="aspect-ratio: 1920/1080;" width="600" data="https://www.youtube.com/embed/nU5yUY6VhIU"></object>
Trojfázová prevádzka
Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom.
Unikátne vlastnosti funkcie PowerControl a PowerAssist
MultiPlus-II zamedzia preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky alebo generátora. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia na nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).
Solárna energia
AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac tu v popise ESS .
Konfigurácia systému
- V prípade jednoduchej napr. UPS inštalácie, je možné nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPluse-II alebo softvérom VE.Configure 3 a PC.
- Trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC.
- Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možné konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).
- MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celý rad doplnkových funkcií.
- Základný softvér VE.Configure 3, ale aj ostatný softvér pre možnosť konfigurácie si môžete zadarmo stiahnuť na tejto adrese www.victronenergy.com/support-and-downloads/software .
- Pre uvedený softvér budete potrebovať PC komunikačné rozhranie MK3-USB.
Vzdialený monitoring a konfigurácia systémov
Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage
Prístup môže byť z telefónu, tabletu, notebooku alebo počítače (rôzne operačné systémy). Pre vzdialený prístup potrebujete jeden z nasledujúcich ovládacích panelov a potom máte k dispozícii možnosť monitoringu a konfigurácie systému odkiaľkoľvek na svete: Color Control GX, Venus GX, Cerbo GX
V kombinácii s Cerbo GX, ColorControl GX alebo VENus GX zaisťuje počítanie stavu nabitia batérie v percentách (SOC).
MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek.
ZÁKLADNÁ ŠPECIFIKÁCIA
Menič
Vstupné napätie: DC 38–66 V
Výkon (pri 25 °C): 10 000 VA / 8000 W
Výstupné napätie: AC 230 V (50/60 Hz)
Prenosová kapacita: 100 A
Hmotnosť: 49 kg
Rozmery: 677 × 363 × 206 mm
Nabíjačka
Vstupné napätie: AC 187–265 V (45–65 Hz)
Výstupné napätie (absorpčné/udržovacie/skladovacie): DC 57,6 / 55,2 / 52,8 V
Nabíjací prúd batérie (max.): 140 A
Najčastejšie prevádzkové režimy:
Značka | |
Upresnenie typu: | Menič napätia 1 |
Výrobca: | VICTRON |
Technické detaily | |
Prevádzková teplota max. (°C): | 65 |
Prevádzková teplota min. (°C): | -40 |
Tvar výstupného napätia: | sinus |
Napájanie | |
Frekvencia napätia (Hz): | 50/60 |
Počet fáz: | jednofázový |
Vstupné napätie (V): | 38 - 66 (DC) |
Výstupné napätie (V): | 230 (AC) |
Výstupný výkon (W): | 8000 |
Záruka | |
Dĺžka záruky (mesiace): | 60 |
Dĺžka záruky IČO (mesiace): | 60 |
Fyzické vlastnosti | |
Hĺbka (mm): | 206 |
Hmotnosť (kg): | 49 |
Rozmery: | 677 × 363 × 206 mm |
Šírka (mm): | 363 |
Výška (mm): | 677 |
Ďalšia výbava a vlastnosti | |
Zhoda: | EN, EN-IEC, ISO, UNE, TOR, UTE, RD, NRS, G98/99, ESS |
Žiadne komentáre
Žiadne komentáre

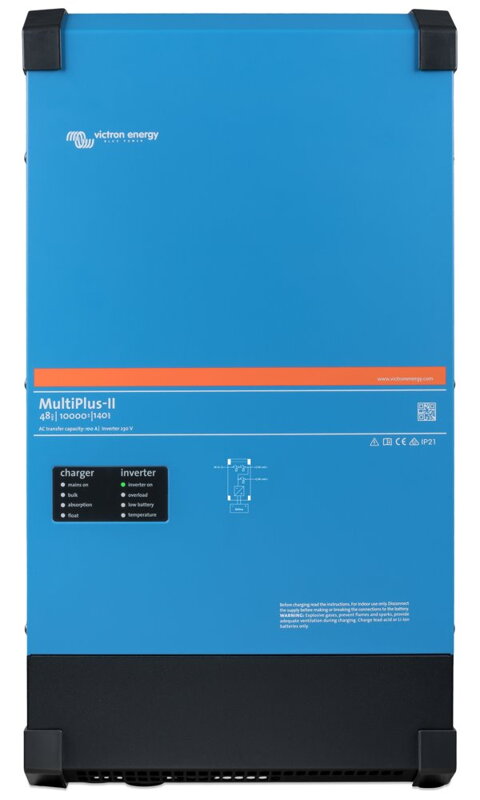

![Victron MultiPlus-II hybridný menič 48V/10000VA/140-100/100 230V Victron MultiPlus-II hybridný menič 48V/10000VA/140-100/100 230V](/resize/e/800/800/files/xml/100mega/images/i_259864.jpg)
