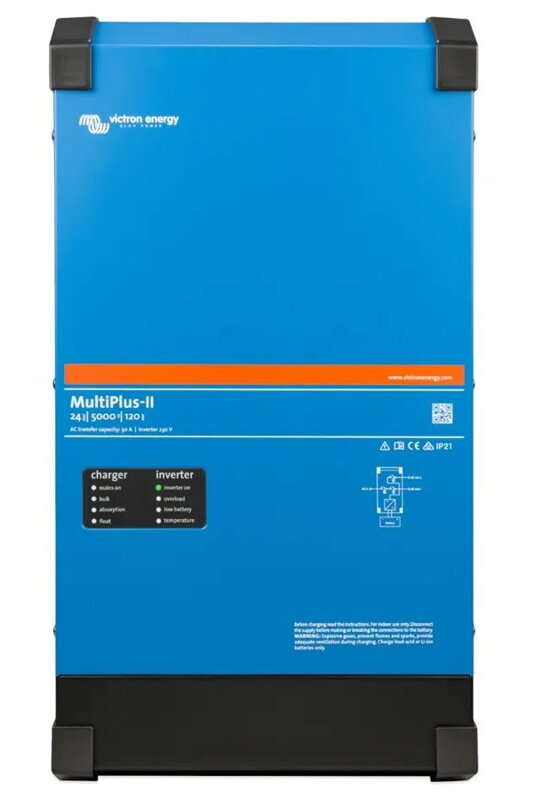

Victron MultiPlus-II hybridní měnič 24V/5000VA/120A-50A

MultiPlus-II je výkonný DC-AC hybridný menič/nabíjač s čisto sínusovým výstupom , integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania - batéria/zdroj (externý AC).

MultiPlus plus + funkcia ESS (Energy Storage System)
MultiPlus-II je multifunkčný striedač/nabíjač so všetkými funkciami MultiPlus a možnosťou externého snímača prúdu, ktorý rozširuje funkcie PowerControl a PowerAssist. MultiPlus-II je ideálny pre profesionálne námorné, jachtárske, dopravné a ostrovné aplikácie mimo distribučnej siete. Má tiež zabudovanú funkciu ochrany anti-islanding a je teda vhodný aj pre hybridné aplikácie ESS.

ESS (Energy Storage System): Systémy pre skladovanie energie
MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

Jeden AC vstup
MultiPlus-II je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy
MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 ms) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie
Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke
Až 6 jednotiek MultiPlus-II môže pracovať paralelne na dosiahnutie vyššieho výkonu.

Trojfázová prevádzka
Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW (54 kVA) a nabíjacím výkonom 630 A.

Unikátne vlastnosti funkcie PowerControl a PowerAssist
MultiPlus-II zamedzia preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky alebo generátora. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia na nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).

Solárna energia
AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. , je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupu a/alebo AC výstupu. Viac tu v popise ESS .

Konfigurácia systému
- V prípade jednoduchej napr. UPS inštalácie je možné nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPlus-II alebo softvérom VE.Configure 3 a PC.
- Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC.
- Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možné konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).
- MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celý rad doplnkových funkcií.
- Základný softvér VE.Configure 3, ale aj ostatný softvér pre možnosť konfigurácie si môžete zadarmo stiahnuť na tejto adrese www.victronenergy.com/support-and-downloads/software .
- Pre uvedený softvér budete potrebovať PC komunikačné rozhranie MK3-USB.

Vzdialený monitoring a konfigurácia systémov
Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: vrm.victronenergy.com/landingpage
Prístup môže byť z telefónu, tabletu, notebooku alebo počítača (rôzne operačné systémy). Pre vzdialený prístup potrebujete jeden z nasledujúcich ovládacích panelov a potom máte k dispozícii možnosť monitoringu a konfigurácie systému odkiaľkoľvek na svete: Color Control GX, Venus GX, Cerbo GX
V kombinácii s Cerbo GX, ColorControl GX alebo VENus GX zaisťuje počítanie stavu nabitia batérie v percentách (SOC).

MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek.

ZÁKLADNÁ ŠPECIFIKÁCIA

Menič
Vstupné napätie: DC 19–33 V
Výkon (pri 25 °C): 5000 VA / 4000 W
Výstupné napätie: AC 230 V (50/60 Hz)
Prenosová kapacita: 50 A
Hmotnosť: 30 kg
Rozmery: 607 × 330 × 149 mm

Nabíjačka
Vstupné napätie: AC 187–265 V (45–65 Hz)
Výstupné napätie (absorpčné/udržovacie/skladovacie): DC 28,8 / 27,6 / 26,4 V
Nabíjací prúd batérie (max.): 120 A

Najčastejšie prevádzkové režimy (48 V variant):
